低 DCR 可最大限度地減少損耗并降低溫升
工作溫度：-40℃~+125℃
托盤包裝：–40°C 至 +80°C
濕氣敏感度等級 (MSL) 1（在 <30°C 時的無限車間壽命/ 85% 相對濕度）
標準端子經過剝皮和鍍錫以用于通孔安裝，但可根據要求提供其他端子配置，例如裸銅、和壓扁引腳 熱浸鍍錫可降低晶須生長的風險
點擊查看
高效 DC/DC 轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 uH±10% | DCR 最大直流電阻 mΩ | SRF 自諧頻率 MHz | Isat 飽和電流 A | Irms 溫升電流 A | 長度 mm | 寬度 mm | 高度 mm |
| PH32A-102KE | 1 | 0.25 | 53 | 111 | 96 | 32.0±0.5 | 30.7±1.0 | 15.4±0.5 |
| PH32A-152KE | 1.5 | 0.35 | 37 | 104 | 96 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-222KE | 2.2 | 0.6 | 28 | 91 | 81 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-332KE | 3.3 | 0.95 | 22 | 71 | 70 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-602KE | 6 | 1.3 | 18 | 51 | 50 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-103KE | 10 | 1.9 | 12 | 42.8 | 42 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 500KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡(luò )分析儀和 Agilent 16193A測試夾具測量 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值 ⑥ 25°C時的電氣規格 | ||||||||

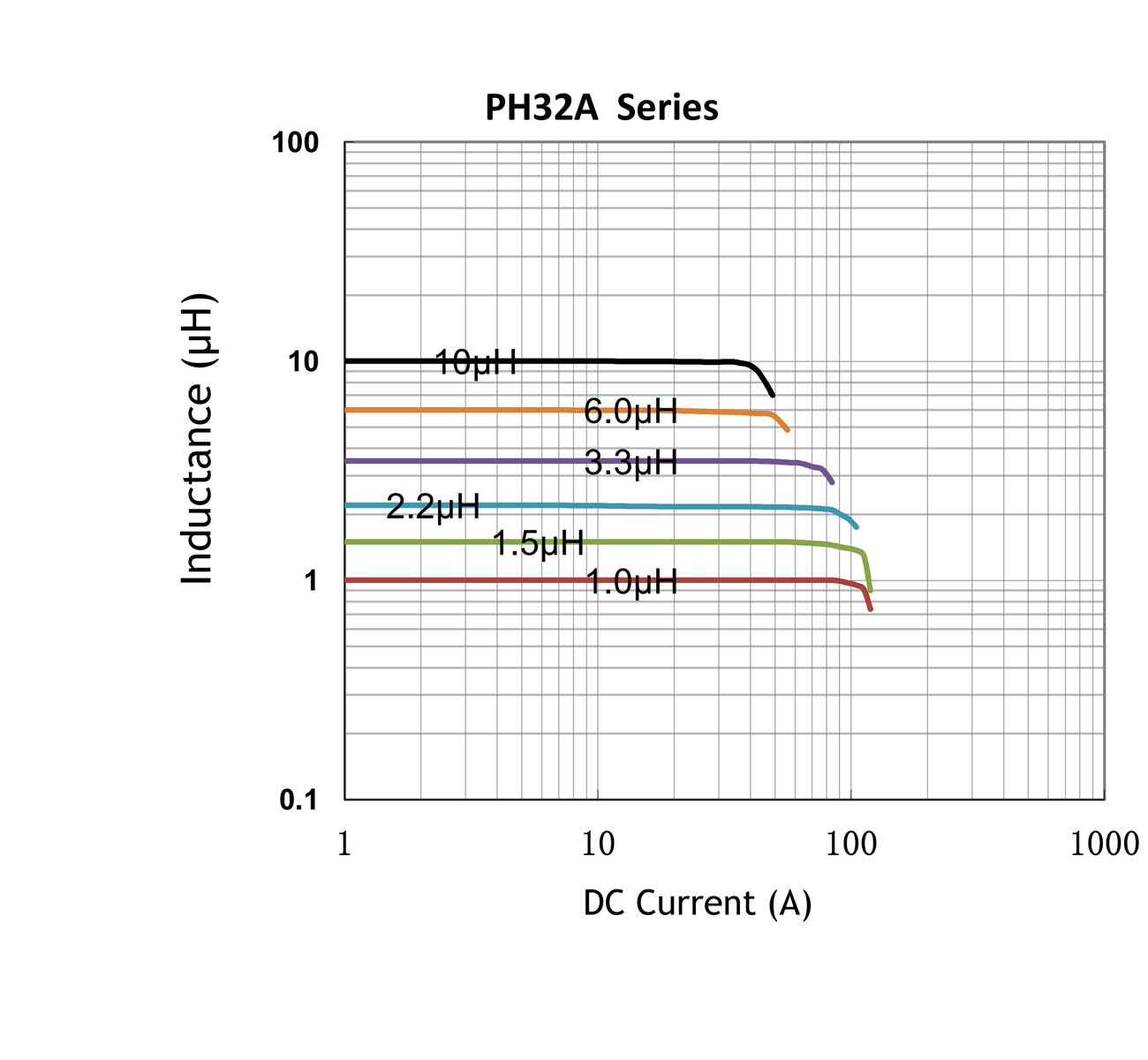

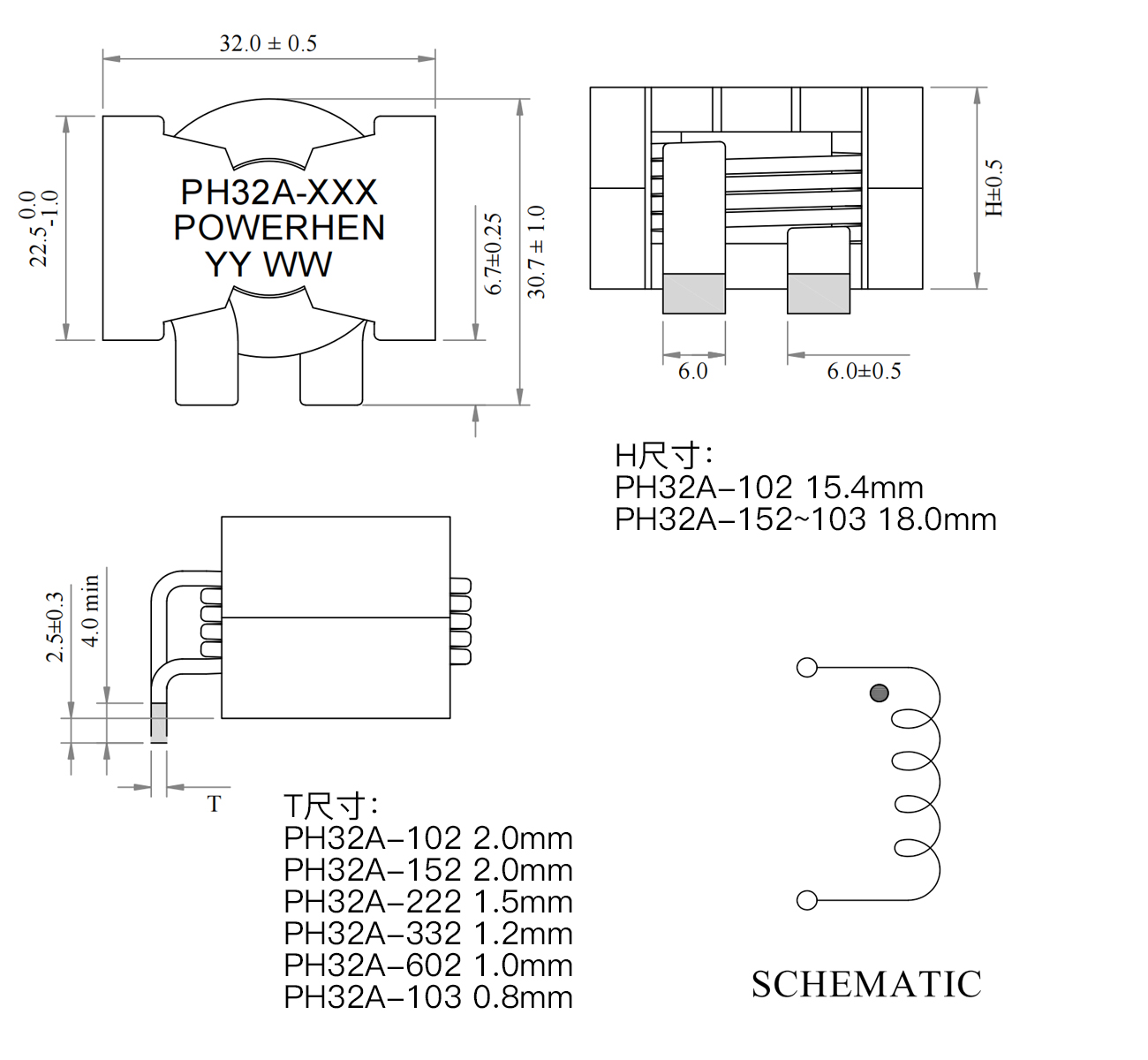

結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
