扁平繞組提供極低的直流和交流電阻
閉合磁路封裝，低輻射
低損耗鐵氧體磁芯提供平坦的 L 與 I
工作溫度：-40℃~+125℃
通孔 （TH） 安裝，用于堅固的電路板連接
濕氣敏感度等級 (MSL) 1（在 <30°C 時的無限車間壽命/ 85% 相對濕度）
點擊查看
高效 DC/DC 轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH±10% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PD3540-682KE | 6.8 | 1.2 | 69 | 61 | 16 | 36.0 | 41.0 | 35.0 |
| PD3540-103KE | 10 | 1.2 | 52 | 61 | 14 | 36.0 | 41.0 | 35.0 |
| PD3540-153KE | 15 | 2.16 | 44 | 57 | 12 | 36.0 | 41.0 | 35.0 |
| PD3540-223KE | 22 | 3.2 | 36 | 44 | 9 | 36.0 | 41.0 | 35.0 |
| PD3540-333KE | 33 | 6.38 | 34 | 34 | 7 | 36.0 | 41.0 | 35.0 |
| PD3540-473KE | 47 | 6.38 | 26 | 34 | 6 | 36.0 | 41.0 | 35.0 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡(luò )分析儀和Agilent 16193A測試夾具測量。 ④ 直流電流在25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

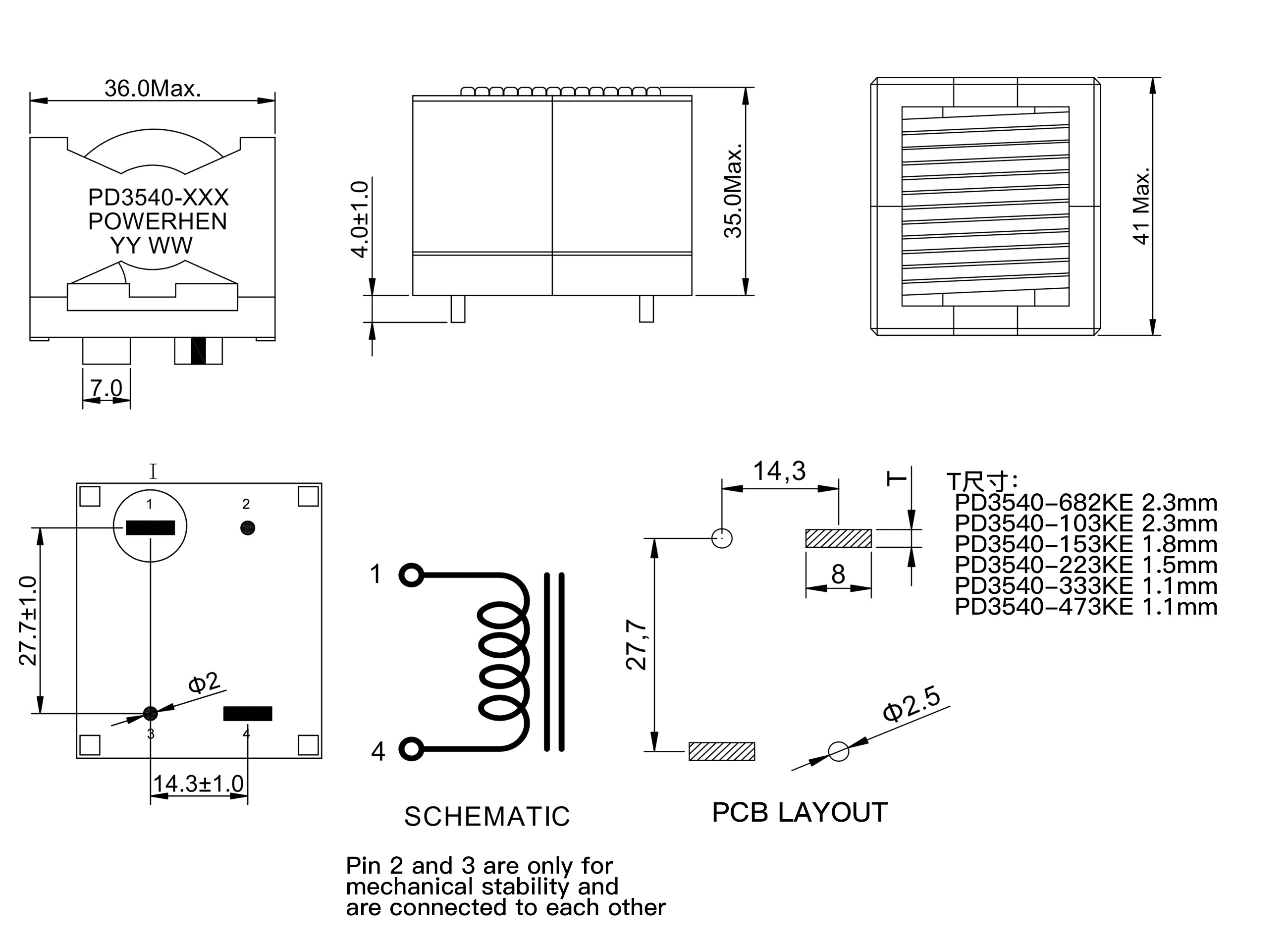

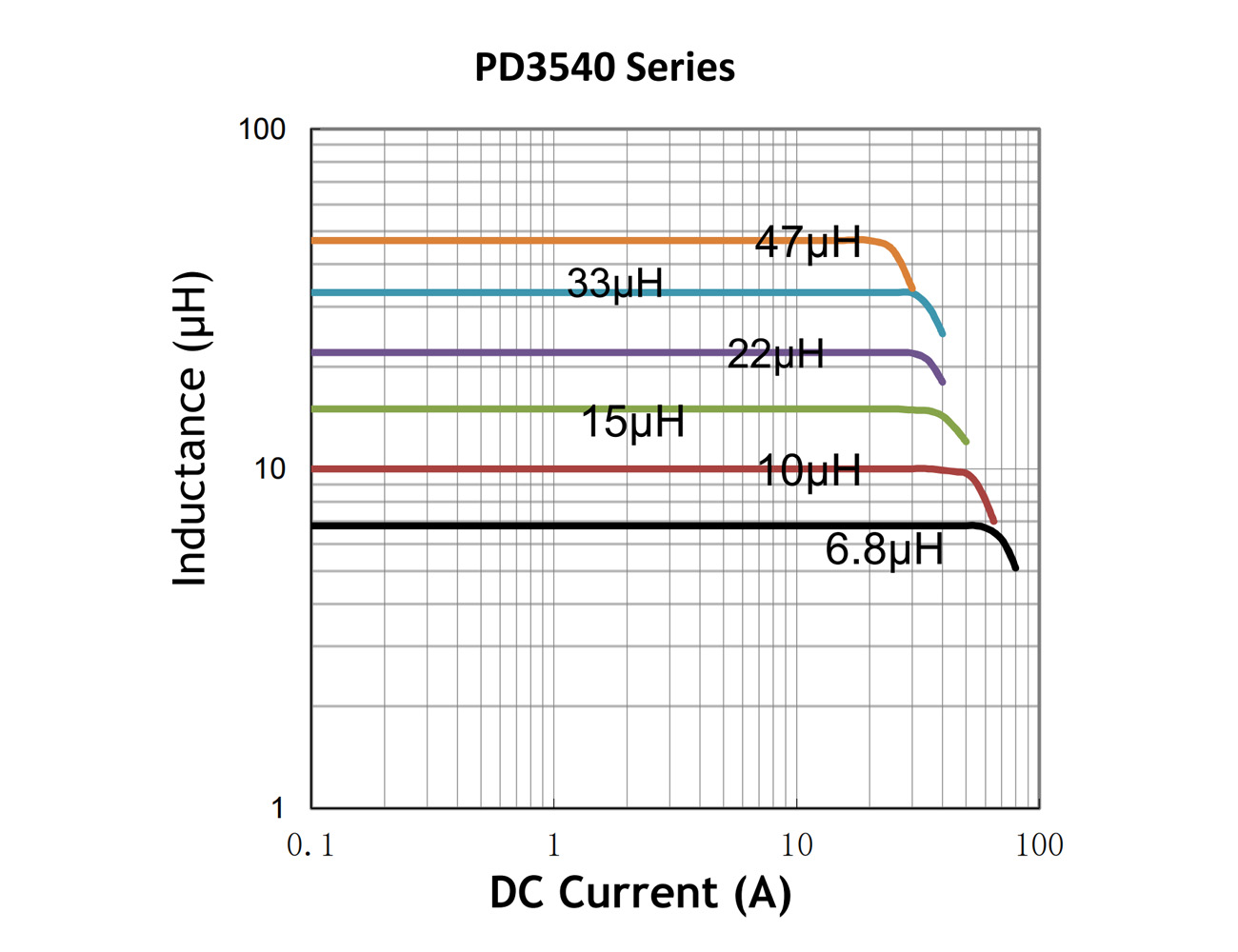

| 結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
